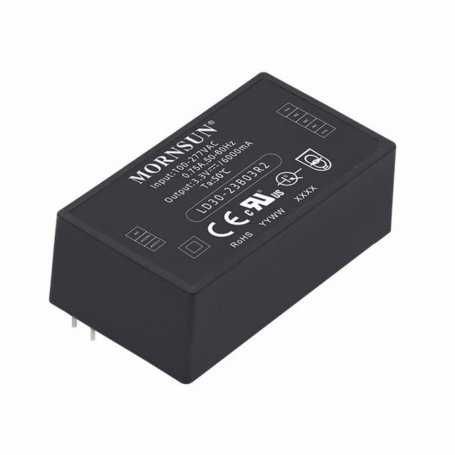

L'image du produit pourrait légèrement différer car elle est représentative de la famille et non du modèle.
LD30-23BxxR2 Alimentation AC/DC Mornsun 30W Tensions 3.3V 5V 9V 12V 15V 24V 48V DIP
Description
Le alimentation AC DC Mornsun de la série LD30-23BxxR2 a une sortie unique de 30W, avec une tension d'entrée (85 - 305VAC/100 - 430VDC), avec tensions de sortie 3.3V 5V 9V 12V 15V 24V 48V
La série LD30-23BxxR2 a été spécialement conçue pour des applications industrielles, électriques, domestiques, instrumentales, de communication et civiles.
Caractéristiques :
- Haute efficacité jusqu'à 90%
- Plage de tension d'entrée : 85 - 305 VAC et 100 - 430 VDC
- Plage de température ambiante de fonctionnement : de -40 ℃ à + 85 ℃
- Consommation d'énergie à vide ＜ 0,1 W
- Application d'altitude de 5000 m
- Les performances EMI répondent à CISPR32 / EN55032 CLASSE B, EN55014
- Répond aux pics ± 2KV sans circuits supplémentaires
- Classe de surtension Ⅲ (conçu pour répondre à EN61558)
- Conçu pour répondre aux normes IEC / EN / UL62368 / EN60335 / EN61558
- Package DIP
- Dimensions : DIP package 69.50x39x24mm / A2S chassis mounting 96.10x54x32.50mm / A4S Din-Rail mounting 96.10x54x37.10mm
Applications :
- Industrielles
- Électriques
Notre note :
- Fiabilité
- Prix
- Caractéristiques
- ⚡⚡⚡⚡
- ⚡⚡⚡⚡⚡
- ⚡⚡⚡
Spécifications techniques principales
| MODÈLE* | LD30-23B03R2 | LD30-23B05R2 | LD30-23B09R2 | LD30-23B12R2 | LD30-23B15R2 | LD30-23B24R2 | LD30-23B48R2 | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Puissance de sortie (W) | 19.8 | 30 | 30.6 | 30 | 30 | 31.2 | 30.2 | ||||||||||||||||||||||||||||||||
|
Tension et courant de sortie nominale (Vo/Io) |
3.3V/6000mA | 5V/6000mA | 9V/3400mA | 12V/2500mA | 15V/2000mA | 24V/1300mA | 48V/630mA | ||||||||||||||||||||||||||||||||
| Efficacité à 230VAC (%) Typ |
85% | 86% | 88% | 90% | 90% | 88% | 90% | ||||||||||||||||||||||||||||||||
|
Charge capacitive |
6600 | 6600 | 4400 | 4400 | 3300 | 1000 | 470 | ||||||||||||||||||||||||||||||||
| PFC | NON | ||||||||||||||||||||||||||||||||||||||
| Certification | UL/CE/CB (En attente) | ||||||||||||||||||||||||||||||||||||||
| Pour les achats et les échantillons | CONTACTEZ-NOUS | ||||||||||||||||||||||||||||||||||||||
Note : * Utilisez le suffixe "A2S" pour le montage sur châssis et le suffixe "A4S" pour le montage sur rail DIN.
Découvrez plus d'informations sur les alimentations AC-DC avec une tension d'entrée de 85-305VAC
Fiche technique
- Tension de sortie VDC
- 3,3
5
9
12
15
24
48 - Tension d'entrée VAC
- 85~305VAC
85~305VAC - Température de Travail
- -40°C / +85°C
- Classement
- 453
- Puissance W
- 30
- PFC
- Non
- Format Mécanique d'Assemblage
- Circuit Imprimé - PCB
- Efficacité
- 90%
- Dimensions
- A2S chassis mounting 96.10x54x32.50mm
A4S Din-Rail mounting 96.10x54x37.10mm
DIP package 69.50x39x24mm - Courant de Sortie A
- 0.63
1.3
2
2.5
3.4
6 - Certifications
- CB
CE
UL - Applications
- Automatisation Industrielle
- Tension d'entrée VAC (nominale)
- 110
220 - Famille de Produits
- LD30-23BxxR2
