Mornsun : Soluzione innovativa per Unità di Controllo Batterie (BCU) nei sistemi di accumulo di energia

Negli ultimi anni stiamo assistendo, in maniera sempre più evidente, all’adozione di un nuovo paradigma energetico basato sull’utilizzo di fonti rinnovabili per soddisfare il fabbisogno energetico in cui il solare fotovoltaico sta crescendo incessantemente.

Questo processo virtuoso pone, tuttavia, anche diversi interrogativi per quanto riguarda la continuità, la stabilità e l’efficienza della corrente elettrica. Come garantire l'affidabilità e la sicurezza dell'alimentazione, rappresenta una grande sfida per la rete elettrica.

Una risposta a questo problema è data dai sistemi di accumulo di energia.

I sistemi di accumulo dell'energia offrono un duplice vantaggio:

• garantiscono la stabilità e l'affidabilità del sistema solare fotovoltaico
• offrono un modo efficace per risolvere i problemi di qualità della potenza dinamica gestendo, ad esempio, impulsi di tensione, cali di tensione e interruzioni momentanee dell'alimentazione.

Questi sistemi di accumulo di energia utilizzano le batterie che, seguendo gli standard internazionali, vengono solitamente installate in un contenitore, e si compongono di diversi elementi:

• Unità di controllo delle batterie (BCU)
• HVAC - [acronimo di Heating, Ventilation and Air Conditioning ]
• Sistema antincendio

MORNSUN fornisce diverse soluzioni aggiornate di alimentazione ac//dc per il settore dell'accumulo di energia che possono rappresentare la soluzione ideale per il tuo sistema.

Di seguito viene riportato uno schema del funzionamento della innovativa soluzione BCU Power Solution e i requisiti della soluzione DC/DC e della soluzione AC/DC.

Quali sono i requisiti di alimentazione per Unità di Controllo Batterie (BCU) nei sistemi di accumulo di energia?

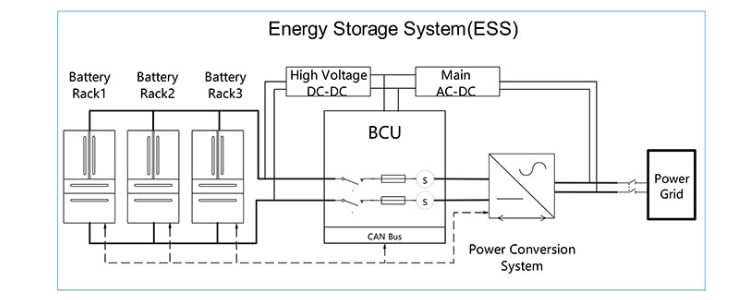

Figura 1: Schema a blocchi del sistema di accumulo di energia

1. Requisiti della soluzione DC / DC

• Range di tensione di ingresso estremamente ampio di 500-1500 VDC che dipende dalla tensione dei rack delle batterie
• Elevata tensione di isolamento, isolamento rinforzato e alto livello di sicurezza
• Protezione dall'inversione di ingresso
• Soddisfa i requisiti ambientali estremi

2.Requisiti della soluzione AC / DC

• Elevati requisiti per la sovratensione in ingresso
• Funzione PFC attiva
• Evita le interferenze armoniche
• Ottime prestazioni EMC

Qual è la Soluzione di alimentazione innovativa di Mornsun?

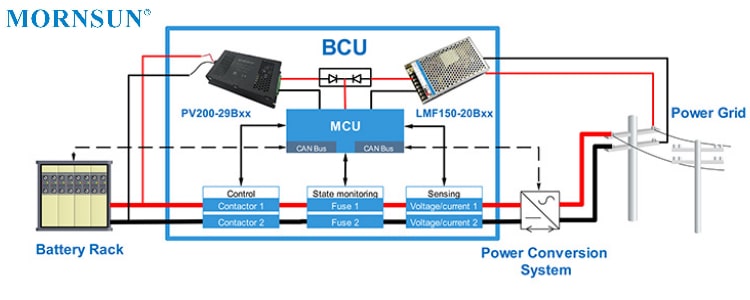

Figura 2: Schema a blocchi della BCU per il contenitore della batteria

Il circuito del diagramma a blocchi sopra illustrato, mostra con un maggior livello di dettaglio la soluzione di alimentazione BCU per un contenitore delle batterie.

Il design dell'alimentazione BCU rappresenta il cuore della gestione della batteria e include molti componenti della linea di soluzioni di alimentazione ac/dc e dc/dc di Mornsun.

Mornsun offre inoltre un’ampia selezione di:

• Convertitori DC / DC serie PV200-29Bxx con tensione di ingresso da 200W 300-1500 VDC
• Alimentatori chiusi AC/DC serie LMF150-20Bxx.

La BCU è l’elemento fondamentale. Essa:

• Raccoglie la tensione della batteria, i segnali di corrente e i segnali di stato dei fusibili per il monitoraggio del sistema
• Mantiene la comunicazione con i rack della batteria e il sistema di conversione dell'alimentazione tramite il CANbus.

La struttura richiede un convertitore DC/DC con un range di tensione di ingresso da 500 a 1500 VDC, e la serie PV200-29Bxx da 200W di Mornsun è ideale per questa applicazione.
Questa linea di convertitori di isolamento presenta un range di tensione di ingresso estremamente ampio 300-1500 VDC con protezione dall'inversione di polarità in ingresso.

La soglia di protezione da sotto-tensione di 285VDC, mantiene l'alimentatore sicuro se le batterie sono scariche.

Grazie al doppio isolamento, l’alta tensione di isolamento di 4000VAC e una distanza di sicurezza che soddisfa le certificazioni CSA-C22.2 No.107.1 e EN62109, questo convertitore garantisce un alto livello di isolamento dell'intero sistema.

La serie LMF150-20Bxx di Mornsun è un’ottima scelta per l'alimentazione della BCU:

• per il suo intervallo di tensione di ingresso di 85-264 VAC
• per la capacità di resistere a picchi di ingresso di 300 VAC per 5 secondi, che soddisfa i requisiti del sistema di rete elettrica e migliora notevolmente l'affidabilità di l'alimentazione
• per la sua funzione PFC attiva incorporata che fornisce un fattore di potenza di 0,99, e soddisfa i requisiti di corrente armonica di IEC / EN61000-3-2 Classe A.

Quali sono le principali caratteristiche della soluzione di Mornsun?

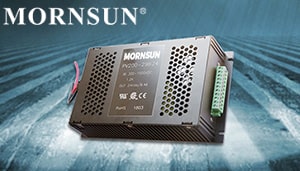

1. Convertitore DC / DC con ingresso ultra ampio da 200W 300-1500VDC - Serie PV200-29Bxx

• Intervallo di tensione di ingresso ultra ampio da 300-1500 VDC
• Alta tensione di isolamento 4000VAC
• Temperatura di funzionamento da -40 ℃ a + 70 ℃
• Protezioni da inversione di polarità e sottotensione in ingresso, cortocircuito in uscita, sovracorrente e sovratensione
• Soddisfa gli standard CSA-C22.2 No.107.1, approvato per la sicurezza EN62109
• Funziona fino a 5000 metri di altitudine

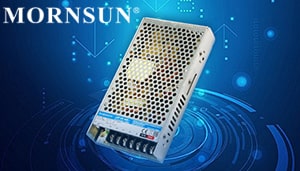

2. Alimentatore AC/DC da 150W con PFC attivo - Serie LMF150-20Bxx

• Range tensione in ingresso 85-264 VAC o 120-373 VDC
• Accetta ingresso AC o DC (uso doppio dello stesso terminale)
• Resistente a picchi di ingresso di 300 VAC per 5 secondi
• Alta tensione di isolamento fino a 4000VAC
• Temperatura di funzionamento: da -30 ℃ a + 70 ℃
• Funzione PFC attiva incorporata (fattore di potenza 0,99)
• Ondulazione e rumore ridotti
• Protezione da: cortocircuito in uscita, sovracorrente, sovratensione, sovratemperatura (circuito di limitazione della corrente costante incorporato)
• Controllo remoto ON-OFF
• Classe di sovratensione Ⅲ (progettata per soddisfare EN61558)
• Conforme agli standard IEC / EN62368, UL62368 (in attesa), EN60335 (in attesa)
• EMI è conforme a CISPR32 / EN55032 CLASSE B
