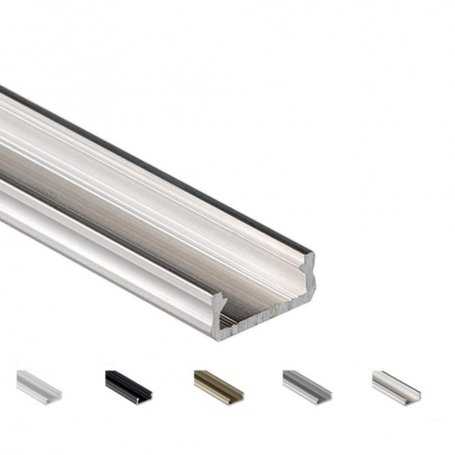

Profilo Alluminio LED Piatto da sottopensile - SOTTILE 6,3 x 16 mm - Modello D
zoom_out_map
chevron_left chevron_right

L'immagine prodotto potrebbe leggermente differire in quanto rappresentativa della famiglia e non del modello.

Non disponibile - contattaci

Profilo Alluminio LED Piatto da sottopensile - SOTTILE 6,3 x 16 mm - Modello D

We will send you an email once the product becomes available. your email address will not be shared with anyone else.

PREZZO SU RICHIESTA - CONTATTACI

  • Profilo in alluminio estruso, "Tipo D".
  • Lunghezza standard 2m, disponibili fino a 6m su richiesta.
  • Possibilità di taglio personalizzato.
  • Ne raccomandiamo l’utilizzo per dissipare il calore prodotto dai led e massimizzarne la durata.

Colori profilo disponibili

Bianco laccato Inox Anodizzato Argento anodizzato Grezzo

 Bianco Laccato

 Nero Anodizzato

 Inox Anodizzato

 Argento Anodizzato

 Grezzo

Descrizione

Profilo Alluminio LED Piatto - STANDARD 6,3 x 16 mm - Modello D

  • Modello D
  • Dimensione: 6,3 x 16 mm
  • Strisce Led fino a 12W/m

Profilo in Alluminio, "Tipo D", serie Luminos.
Ideale per l'illuminazione di sottopensili in cucina, scaffalature ed espositori di negozi  e per illuminare le zone o gli ambienti con luce diretta. Può essere utilizzato anche come profilo di alluminio da incasso inserito nella fresatura a filo dei mobili per creare infiniti giochi di luce.

Disponibile la versione "Standard" - "Tipo A" 9,3mm di spessore.

Ne raccomandiamo l’utilizzo per dissipare il calore prodotto dai led e massimizzarne la durata.



Coperture disponibili

Cover trasparente Cover frozen Cover milky Cover nera Cover lente 15 Cover lente 30

Trasparente (PMMA/PC)

HIGH & BASIC

Frozen (PMMA/PC)

HIGH & BASIC

Milky (PMMA/PC)

HIGH & BASIC

Nero (PMMA)

HIGH & BASIC

Con lente 15° (PMMA)

BASIC

Con lente 30° (PMMA)

BASIC

Tappi - disponibili in alluminio o plastica, con o senza foro

Bianco Inox Nero Argento

Clip per il Montaggio

Attacco per montaggio D MINI

Attacco per montaggio D HIGH

Attacco in metallo per montaggio D MINI

Cerniera

Sono inoltre disponibili, per tutti i profili, ulteriori accessori sia per la sospensione che per l'accensione e il Dimming della luce emessa localmente.

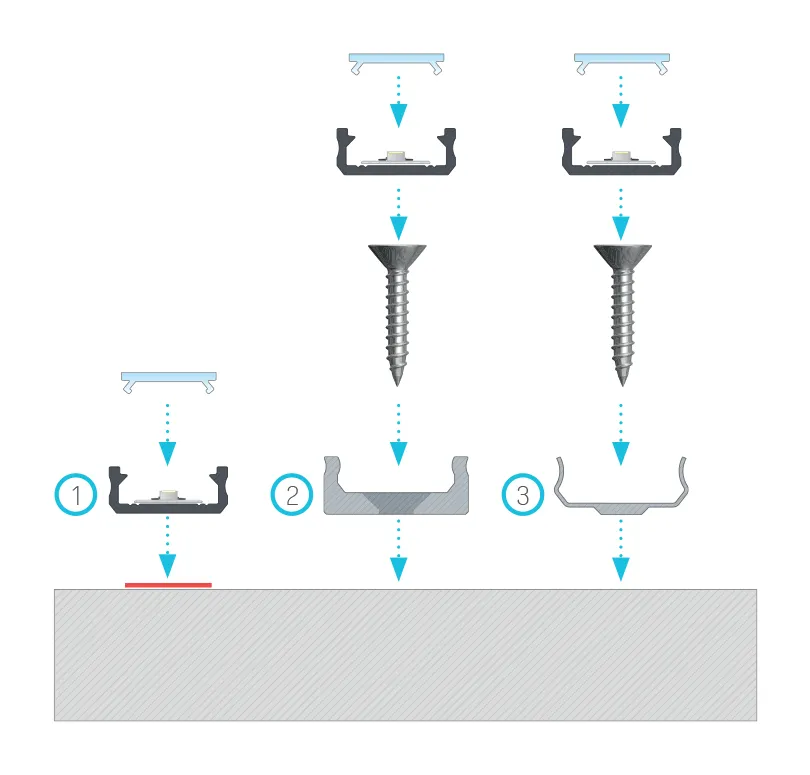

Istruzioni di montaggio del profilo D con diffusore BASIC mediante (1) nastro biadesivo (2), basetta di fissaggio D MINI (3), basetta di fissaggio in metallo D.

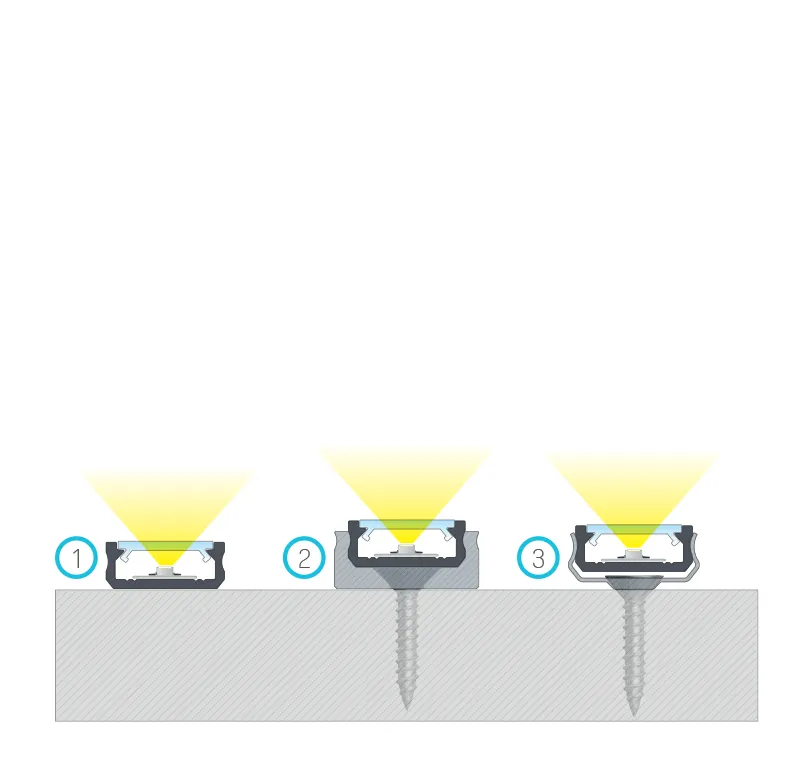

Effetto finale del montaggio del profilo D con diffusore BASIC mediante (1) nastro biadesivo (2), basetta di fissaggio D MINI (3), basetta di fissaggio in metallo D.

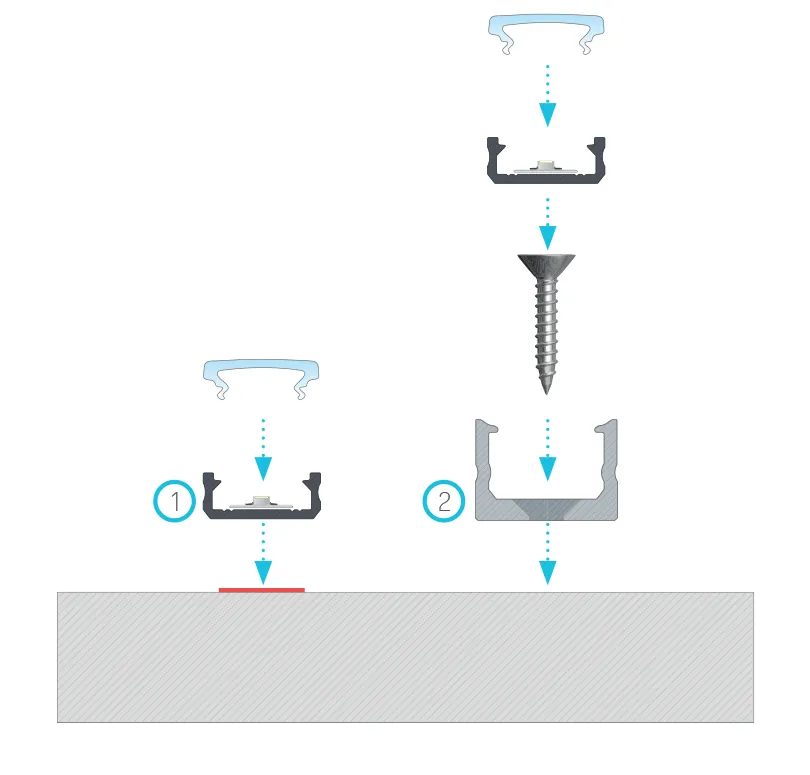

Istruzioni di montaggio del profilo D con diffusore HIGH mediante (1) nastro biadesivo (2), basetta di fissaggio D.

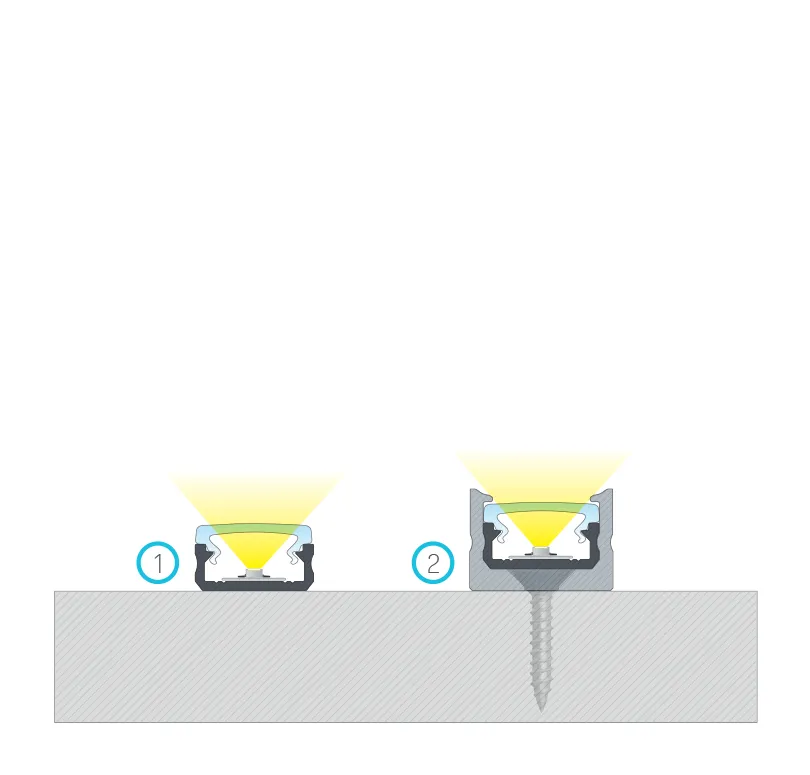

Effetto finale del montaggio del profilo D con diffusore HIGH mediante (1) nastro biadesivo (2), basetta di fissaggio D.

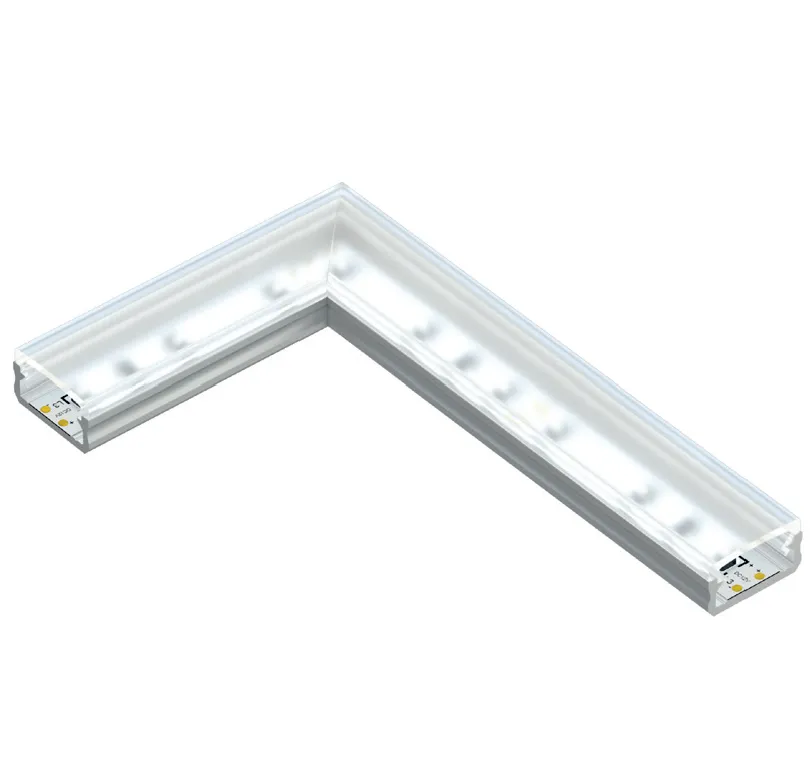

Collegamento dei profili D con diffusore HIGH con angolo di 90 gradi.
Schema del profilo D con diffusore BASIC e basette di fissaggio D MINI.

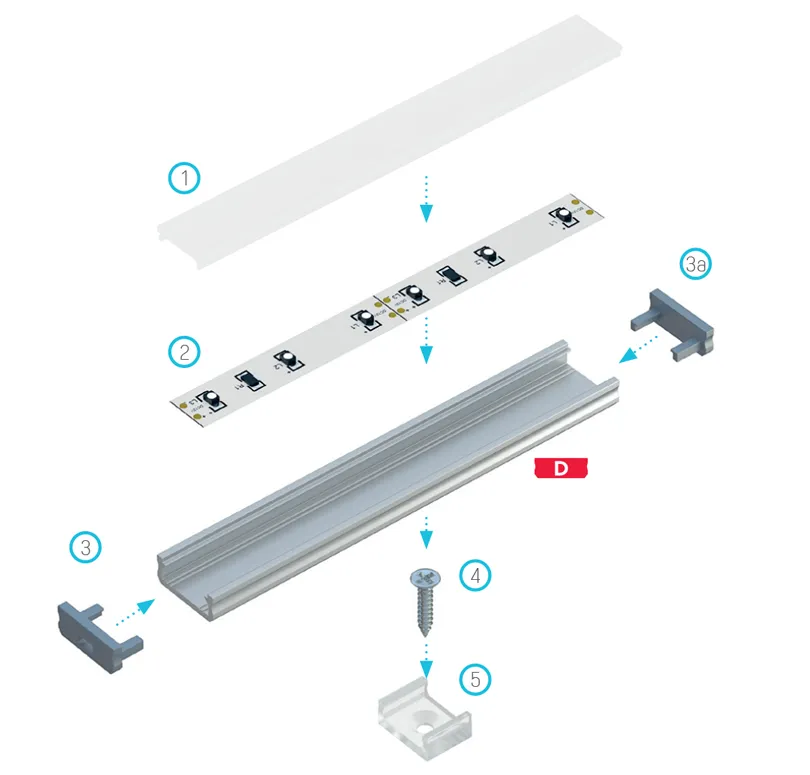

Schema di montaggio degli elementi del sistema di illuminazione con l'uso del profilo D e (1) del diffusore BASIC, (2) della striscia LED, (3) del tappo con foro, (3a) del tappo senza foro, (4) della vite di montaggio, (5) della basetta di fissaggio D MINI.

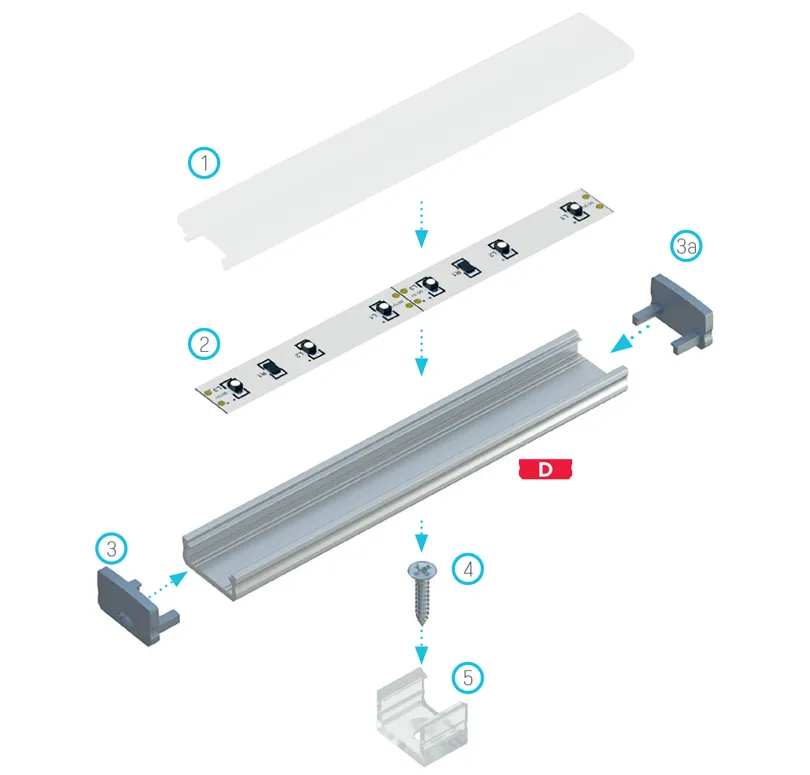

Schema di montaggio degli elementi del sistema di illuminazione con l'uso del profilo D e (1) del diffusore HIGH, (2) della striscia LED, (3) del tappo con foro, (3a) del tappo senza foro, (4) della vite di montaggio, (5) della basetta di fissaggio D HIGH.



Documenti Allegati
Scheda tecnica
770.PAL.D
Nuovo
Lunghezza Barra
200cm
300cm
600cm
Tipo Profilo
Profilo Piatto
Colore Profilo
Argento Anodizzato
Bianco Laccato
Grezzo
Inox Anodizzato
Nero Anodizzato
Sospensione
Si
